一、概述

      ou3700多功能型涂镀层测厚仪可测量铁磁性和非铁磁性金属材料上的涂层、涂漆、电镀层、金属层、粉末层、镀镍以及其他各类涂层，测量厚度范围广，精度高。同时具有较大的工作温度范围，适用于多种工况条件。小巧方便，外形美观，坚固耐用。

二、产品用途：

●铁磁性和非铁磁性金属产品上的非导电涂层（油漆、清漆、搪瓷、塑料、聚四氟乙烯、密封胶、阳极氧化涂层等）；
●铁磁性和非铁磁性基材上的电镀层（镍、锌、铬、镉、锡、银、铜、等）；
●黑色金属和有色金属上的阳极氧化物、磷化物和其它非导电涂层；
●特殊的非导电涂层和厚金属涂层，电镀层；
●金属和塑料制品上的特殊导电涂层；
●管材与圆柱形产品内表面上的清漆、油漆、电镀涂层；
●印刷电路板上的铜箔；
●混凝土保护层以及钢筋混凝土中钢筋位置的确定；
●两层组合涂层（分层）；
●大型玻璃纤维和碳纤维增强塑料（cfrp）产品在生产和验收过程中单面和双面壁厚的检验；
●喷砂和喷砂后的工件表面粗糙度测量；
●测量涂装作业过程中的湿度、空气温度、金属温度和露点温度；

三、产品特点：

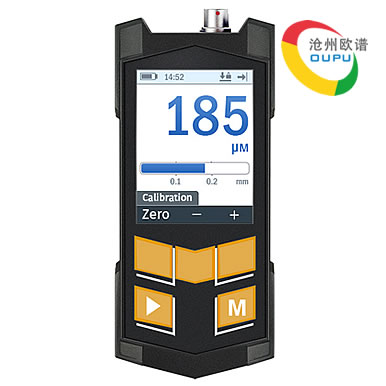

●2.4英寸tft彩色液晶屏显示，内置锂电池；
●符合人体工程学的防震设计，边角带有橡胶保护，防止跌落损坏；
●多功能快捷按键，可根据设备的工作模式调整其用途，操作界面友好直观；
●附加模式和设备设置；
●可扩展的符合人体工程学的耐磨小型传感器；
●支持具有多种校准特性的传感器；
●可设置涂层厚度上、下限值，超出范围自动报警；
●测量结果统计功能，显示测量次数、涂层厚度平均值、最大值、最小值和方差；
●多种测量模式可选，单点测量、连续测量和扫描测量，可分析一段长度范围内的涂层厚度均匀度（基于所选的传感器）；
●测量数据可存储在主机中，也可与计算机相连，通过软件导出至计算机；

四、主要技术指标

测量范围	0.5 μm - 120 mm（取决于所连接的传感器）
可选传感器数量	无限制(根据用户的选择)
储存	可分组储存500~10000个
校准方法	加法式单点、两点、单点自动倍增校正
电脑连接	usb 2.0
温度范围	设备：-30- 40℃ 传感器：-40-60℃ （对于高温传感器，温度最高可达 350℃）
电源	锂离子电池， 3.7–4.2v，1500–1700 mаh
尺寸	60×125×20mm
重量	120g
工作时间	不小于12小时（取决于测量模式）
充电时间	4小时
标准配置	主机、传感器（数量与型号可由客户选择）、充电器、校准片、 数据线、操作说明书、软件光盘、防震仪器箱

六、各种探头

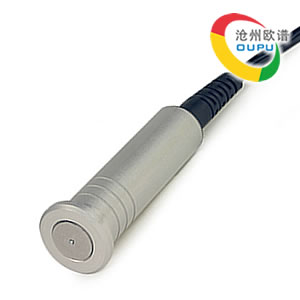

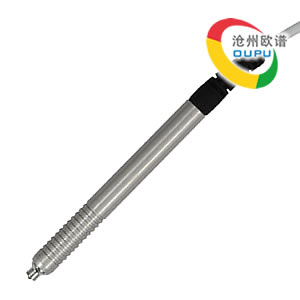

ou3700-01 / fnf  用于测量可导电的铁磁性和非铁磁性基体上的涂层、粉末层、塑料层、瓷釉以及其它非导电涂层厚度。 技术参数： 测量范围：0-1000μm 测量精度：±(0.015% 1)μm 测量区域的直径：6mm 最小曲率半径：φ凸4mm；φ凹12mm 尺寸：φ21×90mm	ou3700-02 / f0 用于测量小尺寸部件（小曲率半径）上的电镀层（锌、铬、镉等）和绝缘层（塑料、涂漆等），以及铁磁性材料上难以触及的部位。 技术参数： 测量范围： 0-300μm 测量精度：±(0.02% 1)μm 测量区域的直径：φ3mm 最小曲率半径：φ凹4.5mm；φ凸1 mm 尺寸：φ9×115 mm 注：带有固定测量系统的笔式探头，测量区域的最小直径完全不受涂层电导率的影响。	ou3700-03 / f0/90 用于测量铁磁性材料制成的小尺寸零部件（曲率半径较小）和较大零部件难以触及区域的电镀层（锌、铬、镉等）和非导电涂层（塑料、涂漆等）。 技术参数： 测量范围：0-300μm 测量精度：±(0.02% 1)μm 测量区域的直径：φ3mm 最小曲率半径：φ凹4.5mm ；φ凸1mm 尺寸：φ20×127mm

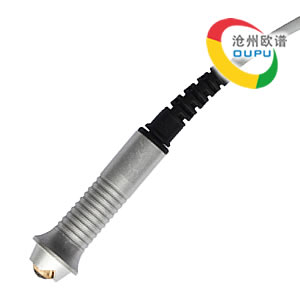

ou3700-04 / f1 用于测量铁磁性材料制成的小尺寸部件上的电镀层（锌、铬、镉等）和绝缘涂层（塑料、油漆等），金属涂层尤为合适。 技术参数： 测量范围：0-300μm 测量精度：±(0.02% 1)μm 测量区域的直径：φ4mm 最小曲率半径：φ凹4.5mm ；φ凸1mm 尺寸：φ9×65 mm 注：配备弹簧测量系统的耐磨探头，测量电镀涂层，完全不受涂层电导率的影响。	ou3700-05 / f2 用于测量铁磁性材料上的非导电涂层（涂层、粉末涂层、阳极氧化涂层等）以及可导电的非铁磁性涂层（锌、铬等）。测量范围高达3毫米。 技术参数： 测量范围：0-3000μm 测量精度：±(0.02% 1)μm 测量区域的直径：φ6mm 最小曲率半径：φ凹9mm ；φ凸1.5mm 尺寸：φ20×90mm 注：配备弹簧测量系统的探头。使用硬质金属材料做为探头前端，防止探头磨损。	ou3700-06 / f3 用于测量铁磁性材料上的非导电涂层（涂层、粉末涂层、阳极氧化涂层等）以及可导电的非铁磁性涂层（锌、铬等）。测量范围高达6毫米。 技术参数： 测量范围： 0-6000μm 测量精度：±(0.02% 5)μm 测量区域的直径：φ8mm 最小曲率半径：φ凹10.5mm ；φ凸2.5mm 尺寸：φ19×83mm 注：带有弹簧测量系统的探头用于厚涂层测量。

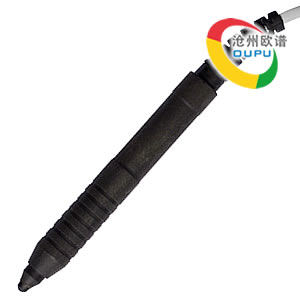

ou3700-07 / f4 在粗糙的钢基材表面测量沥青、塑料、金属箔、 耐火材料和其它非铁磁性涂层（包括特殊设计的涂层）厚度。 技术参数： 测量范围：0-8mm 测量精度：0-6 mm：≤±（0.015% 5）μm；                  6-8mm：≤（0.02% 5）μm 最小曲率半径：φ凸5mm ；φ凹18.5mm 测量区域的直径：12mm 尺寸：φ15×49mm	ou3700-08 / f5 在粗糙的钢基材表面测量沥青、塑料、金属箔、 耐火材料和其它非铁磁性涂层(包括特殊设计的涂层)厚度。 技术参数： 测量范围：0-10mm 测量精度：0-8 mm：≤±（0.015% 5）μm；                 8-10mm：≤±（0.02% 5）μm 最小曲率半径：φ凸7；φ凹57mm 测量区域的直径：17mm 尺寸：φ23×58mm	ou3700-09 / nf0 用于测量可导电非铁磁性材料制成的工件上的非导电涂层（涂层、粉末涂层、阳极氧化涂层等）以及可导电的非铁磁性涂层（锡、锌等）。 测量范围高达0.5毫米。 技术参数： 测量范围：0-500μm 测量精度：±(0.02% 1)μm 测量区域的直径：φ1.5mm 尺寸：φ6×35mm 注：探头与弹簧测量系统相结合，现代材料的使用确保了探头的高强度和钢性。

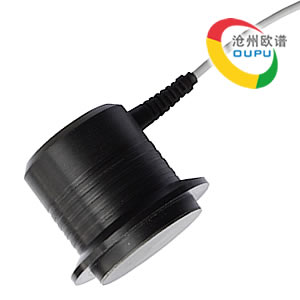

ou3700-10 / nf1 用于测量导电非铁磁性材料制成的工件上的非导电涂层（涂层、粉末涂层、阳极氧化涂层等）以及可导电的非铁磁性涂层（锡、锌等）。 测量范围高达2毫米。 技术参数： 测量范围：0-2000μm 测量精度：±0.02%μm 测量区域的直径：φ4.7mm 尺寸：φ6×35mm 注：探头与弹簧测量系统相结合，现代材料的使用确保了探头的高强度和钢性。	ou3700-11 / nf2 用于测量金属基体上较厚的非导电涂层。 技术参数： 测量范围：0-15000μm 测量精度：±0.02%μm 测量区域的直径：φ20mm 最小曲率半径：φ凹12mm ；φ凸5mm 尺寸：φ15 ×85mm	ou3700-12 / nf3 用于测量金属基体上较厚的非导电涂层。 技术参数： 测量范围：0-30000μm 测量精度：±0.02%μm 测量区域的直径：φ40mm 最小曲率半径：φ凹45mm ；φ凸15mm 尺寸：φ23×88mm

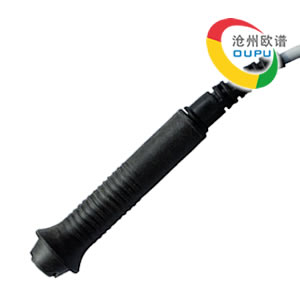

ou3700-13 / nf4 用于测量金属基体上较厚的非导电涂层。 技术参数： 测量范围：0-70mm 测量精度：0-40mm：≤(1%±0.1)；40-70mm:2% 测量区域的直径：φ90mm 最小曲率半径：φ凹270mm ；φ凸80mm 尺寸：φ80×60mm 注：探头与弹簧测量系统相结合。现场作业环境下耐受高温，显示稳定。	ou3700-14 / ph1 用于测量钢基体上的电镀镍。 技术参数： 测量范围：0-300μm 测量精度：≤±(0.03% 1)μm 测量区域的直径：φ4.7mm 基板的最小直径：φ1mm 尺寸：φ12×40mm 注：可检测非导电涂层下的电镀涂层。	ou3700-15 / ph3 用于测量钢基体上的电镀涂层（锌、铬、镍、铜、镉等）。 技术参数： 测量范围：0-120μm 测量精度：≤±(0.03% 1)μm 测量区域的直径：φ1mm 基板的最小直径：φ1mm 尺寸：φ6×50mm 注：可检测非导电涂层下的电镀涂层。

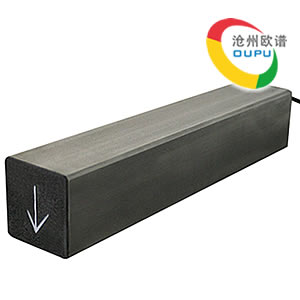

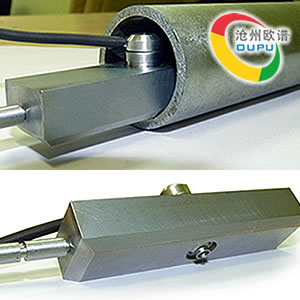

ou3700-16 / f×p 用于测量由铁磁性(f×p)和非铁磁性(nf×p)材料制成的管道内部涂镀层。 技术参数： 测量范围：0-15mm 测量精度：≤±(0.02% 1) μm 管道最小直径：φ14mm 测量区域直径：φ4.7mm 注：该探头的设计可手动将探头从管道的两端开口处伸入管道内部进行测量，球形探头前端的设计取决于管道的直径和长度。	ou3700-17 / fr1 用于测量混凝土中的加强筋的深度与位置。 技术参数： 测量范围：0-70mm 测量精度：≤±(0.05% 0.1) mm 钢筋的直径：φ3-40 mm 混凝土尺寸：100×30×50mm 注：适用混凝土厚度与钢筋直径较宽范围的情况。	ou3700-18 / fr2 用于测量铁磁性基体上的较厚（厚达120 mm）保护涂层。 技术参数： 测量范围：1-120mm 测量精度：≤±(0.05% 0.1)mm 尺寸：180×30×50mm

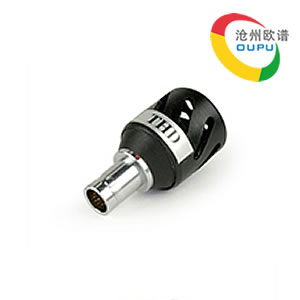

ou3700-19 / r 用于涂漆之前喷砂之后的粗糙度测量。 技术参数： 测量范围：3-300μm 测量精度：≤±0.02% rz 尺寸：φ12×45mm	ou3700-20 / thd 用于涂漆过程中的空气温度、湿度和露点测量。 技术参数： 1、测量范围： 空气温度：-10℃– 40℃ 空气湿度：5-90% 露点温度：-15℃– 40℃ 2、测量精度： 空气温度：±1℃ 空气湿度：≤±5% 露点温度：≤±2℃ 尺寸：φ15×120mm 注：一体式探头，测量范围广。
